[AUTO CAD] 오토캐드 #1. 옵션 설정하기-1

산업 디자인, 제품 디자인, 공간 디자인 등

다양한 분야에서 사용하고 있는 AUTO CAD (오토캐드)



오늘부터 캐드를 편하게 사용하실 수 있는 방법들을

알려드리려고 합니다.



기본 셋팅부터 같은 작업도 더 빨리 처리할 수 있는 노하우,

프로그램 문제 해결법까지 제가 겪으며 습득한 많은 방법들을

하나씩 풀어놓겠습니다.



오늘은 캐드를 처음 시작했을 때, 가장 먼저 해야하는

옵션 설정에 대해 알려드리겠습니다.





캐드를 켜자마자 바로 뜨는 이 창

모형 탭이라고 하죠

여기엔 배경색, 그리드(격자)색, 십자선 크기, 십자선 색 등

작업을 진행하면서 계속 보이는 요소들이 있어요



이 요소들의 설정이 어떻게 되느냐에 따라

작업의 효율성 차이가 생각보다 상당합니다.



때문에 화면에서 보이는 이 요소들을 본인이 가장 편한 설정으로

맞춰주는 일을 먼저 하시는게 좋습니다.





명령어 OP (혹은 OPTIONS) 입력 -> ENTER 혹은 SPACE BAR 누르기



그럼 아래와 같은 창이 뜹니다.





각 탭마다 설정할 수 있는 것들이 다른데요,

우선 제도 탭 -> 왼쪽에 있는 색상(C) 클릭





이렇게 새 창이 뜨게 되는데요

여기서 다른 것들은 2D 도면 작업을 하는데에 크게 지장이 없기 때문에

균일한 배경, 십자선, 그리드 굵은선, 그리드 가는선

이 정도만 바꿔주셔도 충분합니다.



도면 작업을 할 때 사용하는 라인 컬러가

빨간색, 노란색, 초록색, 하늘색, 파란색, 선홍색, 흰색, 회색

이렇게 주를 이루기 때문에

작업시 선들이 잘 보이게 하기 위해 어두운 배경을 사용합니다.



저의 경우에는 균일한 배경 컬러를

33,40,48에 맞추어 사용하고 있어요.

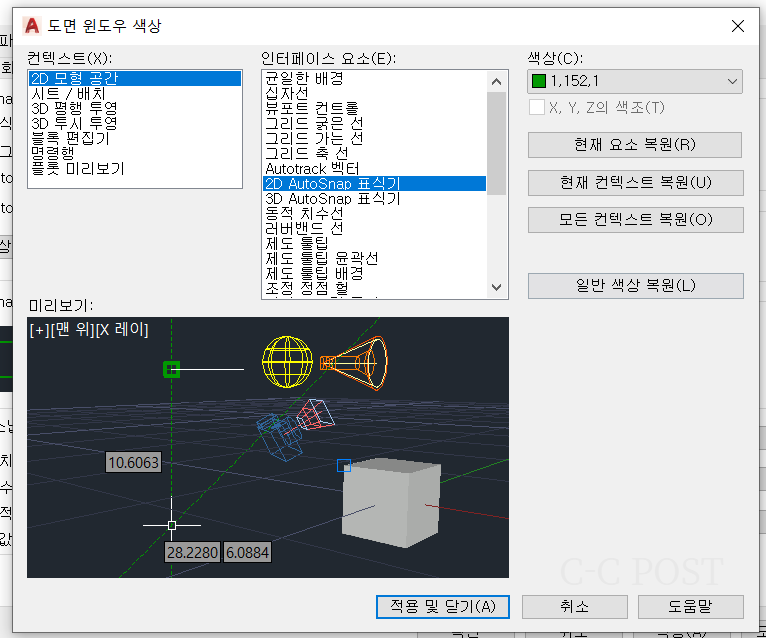

위 사진에서 미리보기 창에 보이는 배경 컬러가 33,40,48 컬러입니다.



십자선은 제가 본 모든 설계직 종사자 분들이

흰색을 사용하고 있었고, 저도 마찬가지입니다.



그리드 선 컬러는 배경과 맞추셔도 되고

최대한 거슬리지 않는 컬러로 지정해주시면 됩니다.

저의 경우는 아래와 같이 사용하고 있습니다.

그리드 굵은선 : 73,79,150

그리드 가는선 : 50,55,72



이렇게 모형 탭에 대한 설정을 마쳤으면

시트 / 배치 색상을 지정해줍니다.





작업할 때 MV(MVIEW) 기능을 잘 사용하지 않는 분들도 계신데

편의성을 위해 MV 기능을 사용하시게 된다면

시트 / 배치 탭의 설정도 상당히 중요합니다.

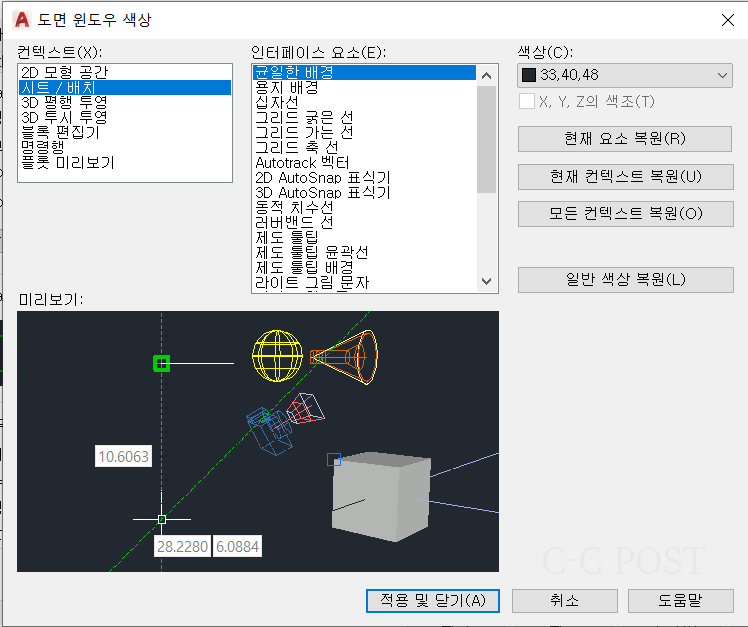

균일한 배경 컬러는 모형 탭과 동일하게 해주시고

저의 경우 MVIEW를 잡았을 때 격자가 나타나는게 싫어서

그리드 굵은선, 그리드 가는선 모두 배경 컬러와 맞춰 사용하고 있습니다.



이 정도의 설정만 해주시면

기본 세팅의 50%는 완료하셨다고 보면 됩니다.



다음 포스팅에서 나머지 기본 설정에 대해

알려드리도록 하겠습니다.
